一、簡介:

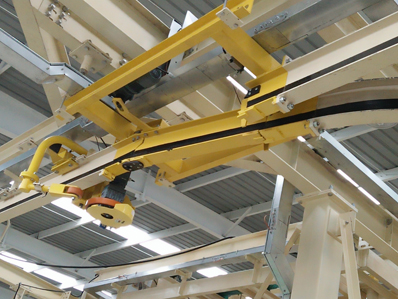

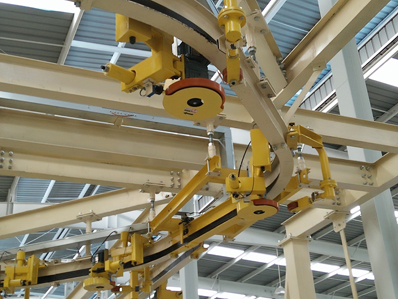

H型軌道摩擦式輸送機,是我公司在雙槽鋼軌道基礎上研制的一種新型自動化生產輸送設備。它以摩擦輪驅動載荷小車及連桿,從而推動載荷小車運行,實現物品的輸送和儲存。按使用分為懸掛和地面兩種形式。按承載分為4H和6H兩種形式
二.輸送機的主要特點
1、以摩擦傳動代替以往的鏈式傳動,傳動平穩,噪音小。
2、不需潤滑,不污染環境,是環保型的輸送設備。
3、由獨立的驅動單元組成輸送系統,結構簡單,形式靈活多樣,更換快捷,維修方便。
4、單元制作更簡單方便、安裝施工更快捷、節約成本等多種優勢。
5、廣泛應用于汽車生產的焊裝生產線,涂裝生產線,總裝生產線,以及其它各行各業。
三、輸送機的主要技術參數
1、軌道:4H: H型鋼 200x100 ; 6H: H型鋼 250x125,
3、載荷小車:4H: 走輪Φ120, 導向輪Φ47; 6H: 走輪Φ160,導向輪Φ72
4、單車載重:4H: 500Kg; 6H: 1000kg
5、連桿寬度:4H: 50mm,6H: 80mm
6、驅動輪;直徑Φ320和Φ360,聚氨脂輪緣
7、道岔斜角:45°,道岔轉彎半徑:R1000, R1500
8、爬坡角度:一般不大于6°
9、運行速度:5~24m/min或更高
10、驅動單元電機功率: 0.12~0.37KW。或根據實際情況定。
